Cara Reka Bentuk dan Pasang Sistem Pemasangan PV Bumbung Berkesan: Panduan Lengkap

Jenis Utama Bumbung Pv sistem pemasangan

The sistem pemasangan bumbung bumbung adalah komponen utama sistem penjanaan kuasa fotovoltaik, dan ia menjalankan tugas penting untuk menetapkan modul fotovoltaik di atas bumbung. Dengan pembangunan teknologi fotovoltaik dan peningkatan permintaan, jenis sistem sokongan photovoltaic bumbung menjadi semakin pelbagai. Apabila memilih sistem sokongan fotovoltaik yang sesuai, struktur, bahan, bilangan panel fotovoltaik, dan faktor persekitaran bumbung mesti dipertimbangkan. Berikut adalah beberapa jenis utama sistem pelekap bumbung bumbung.

1. Sistem sokongan tetap

Sistem sokongan tetap adalah jenis sokongan fotovoltaik bumbung yang paling biasa. Ciri -cirinya adalah bahawa apabila sokongan dipasang, sudut tidak akan diselaraskan dari masa ke masa. Sistem sokongan tetap biasanya sesuai untuk bumbung yang tidak disekat dan mempunyai cahaya matahari langsung yang mencukupi. Sistem ini mempunyai struktur mudah, kos rendah, dan mudah dipasang, sesuai untuk bangunan kediaman dan komersial yang paling banyak.

Kelebihan sistem sokongan tetap adalah keberkesanan kosnya, yang dapat memberikan pengguna prestasi penjanaan kuasa yang stabil. Oleh kerana tiada mekanisme bergerak diperlukan, penyelenggaraan adalah mudah dan kebolehpercayaan adalah tinggi. Sokongan tetap biasanya membentuk sudut dengan permukaan bumbung pada sudut kecil, yang dapat menyerap cahaya matahari dengan berkesan dan memastikan kecekapan penjanaan kuasa yang tinggi. Bagi kawasan yang mempunyai keadaan pencahayaan yang baik dan angin yang rendah, sistem sokongan tetap adalah pilihan ekonomi dan cekap.

2. Sistem pendakap laras

Berbanding dengan sistem pendakap tetap, sistem pendakap laras mempunyai fleksibiliti yang lebih tinggi. Ciri utamanya ialah sudut kecondongan modul fotovoltaik boleh diselaraskan mengikut perubahan bermusim atau sudut cahaya matahari yang berbeza. Sistem pendakap jenis ini biasanya sesuai untuk bumbung dengan keadaan pencahayaan yang kompleks dan perlu mengoptimumkan kecekapan penjanaan kuasa.

Sistem pendakap laras boleh dibahagikan kepada dua jenis: pelarasan manual dan pelarasan automatik. Jenis pelarasan manual memerlukan pengguna untuk menyesuaikan sudut pendakap secara manual mengikut perubahan bermusim dan cuaca; Walaupun jenis pelarasan automatik secara automatik menyesuaikan sudut melalui peranti mekanikal untuk memaksimumkan kecekapan penjanaan kuasa. Kelebihan kurungan laras ialah mereka dapat memaksimumkan prestasi penjanaan kuasa modul fotovoltaik mengikut keadaan sebenar, terutama yang sesuai untuk kawasan di mana sudut perlu dioptimumkan. Walau bagaimanapun, kos pemasangan sistem pelarasan automatik adalah tinggi dan mungkin memerlukan lebih banyak penyelenggaraan dan pengurusan.

3. Sistem pendakap ringan

Sistem pendakap ringan biasanya menggunakan bahan logam atau plastik ringan dan sesuai untuk struktur bumbung cahaya atau bumbung yang agak lemah. Sistem kurungan ini sangat sesuai untuk bangunan dengan kapasiti galas beban struktur yang rendah. Dengan menggunakan kurungan ringan, beban di atas bumbung dapat dikurangkan dengan berkesan dan tekanan pada bumbung yang disebabkan oleh kurungan berat badan berlebihan dapat dielakkan.

Kelebihan sistem ini adalah pemasangan cepat, kos rendah, dan sangat sesuai untuk pengubahsuaian atau pengembangan kemudian. Kelemahan sistem pelekap ringan adalah bahawa mereka mungkin tidak stabil seperti sistem pelekap tugas berat, jadi pertimbangan khusus perlu diberikan kepada faktor persekitaran seperti beban angin dan hujan dan salji. Sistem pelekap ringan adalah pilihan yang ideal untuk bangunan dengan bumbung ringan atau struktur kompleks.

4. Sistem pelekap terapung

Sistem pelekap terapung adalah jenis sistem pelekap khas, yang biasanya digunakan untuk bumbung rata atau bumbung rata. Tidak seperti sistem pemasangan tradisional, sistem pemasangan terapung tidak secara langsung menetapkan modul fotovoltaik di atas bumbung melalui kaedah penetapan tradisional, tetapi menstabilkan pelekap di atas bumbung dengan menambah berat badan atau menekan berat, dan biasanya tidak memerlukan perforasi bumbung.

Kelebihan sistem pelekap terapung adalah bahawa ia tidak merosakkan integriti bumbung, yang sangat sesuai untuk bangunan yang tidak mahu membuat perubahan besar pada struktur bumbung. Di samping itu, sistem pemasangan terapung sangat mudah disesuaikan dan boleh secara fleksibel bertindak balas terhadap ciri-ciri yang berbeza dari permukaan bumbung, terutamanya untuk bangunan sewa atau bangunan yang tidak mempunyai perubahan jangka panjang. Walau bagaimanapun, kerana sistem pemasangan terapung tidak mempunyai masalah, perhatian khusus perlu dibayar kepada isu beban angin semasa pemasangan di kawasan dengan angin kencang.

5. Sistem pendakap jenis trek

Sistem pendakap jenis trek terutamanya membawa pelbagai modul fotovoltaik melalui trek panjang. Sistem ini boleh memindahkan panel fotovoltaik di trek untuk pelarasan dan pengoptimuman sudut. Sistem pendakap jenis trek sesuai untuk bangunan dengan ruang bumbung yang besar dan perlu menyesuaikan sudut panel fotovoltaik. Reka bentuk pendakap jenis trek membolehkan panel fotovoltaik meluncur secara mendatar, dengan itu menyesuaikan arah dan sudut komponen, meningkatkan lagi kecekapan penjanaan kuasa keseluruhan sistem.

Kelebihan pendakap jenis trek adalah bahawa ia dapat mencapai pelarasan komponen yang lebih fleksibel untuk menyesuaikan diri dengan struktur dan keadaan persekitaran bumbung yang berbeza. Walau bagaimanapun, pemasangan dan penyelenggaraan pendakap jenis trek agak rumit dan mahal. Oleh itu, jenis sistem ini lebih sesuai untuk projek komersil atau perindustrian berskala besar, dan tidak sesuai untuk pemasangan fotovoltaik rumah berskala kecil.

6. Sistem kurungan lipat

Sistem pendakap lipat adalah sistem pendakap inovatif yang boleh dilipat atau dibentangkan mengikut keperluan. Kurungan lipat bukan sahaja menjimatkan ruang, tetapi juga boleh diselaraskan mengikut keadaan sebenar untuk menyesuaikan diri dengan sudut cahaya yang berbeza. Ia biasanya sesuai untuk tempat -tempat di mana sudut perlu diselaraskan mengikut musim yang berbeza, terutamanya untuk kawasan yang mempunyai perbezaan yang besar dalam cahaya pada musim sejuk atau musim panas.

Kelebihan terbesar sistem pendakap dilipat adalah fleksibiliti, yang secara efektif dapat menyesuaikan sudut panel fotovoltaik dalam tempoh masa yang berlainan untuk menyesuaikan diri dengan keadaan cahaya matahari yang berbeza. Oleh kerana reka bentuknya yang dilipat, pendakap dilipat mempunyai penggunaan ruang yang baik dan sesuai untuk pemasangan bumbung dengan ruang yang terhad. Kelemahannya ialah ia memerlukan operasi manual tertentu semasa pemasangan dan pelarasan, yang kurang mudah daripada sistem pelarasan automatik.

7. Sistem pendakap fotovoltaik berkepadatan tinggi

Sistem pendakap fotovoltaik berkepadatan tinggi adalah sistem photovoltaic di atas bumbung yang sesuai untuk permintaan kuasa tinggi. Ia mengoptimumkan susun atur pendakap, mengurangkan jurang antara modul fotovoltaik, dan menggunakan ruang bumbung. Sistem ini sesuai untuk aplikasi komersial dan perindustrian yang memerlukan penjanaan kuasa yang cekap.

Kelebihan kurungan berkepadatan tinggi adalah bahawa mereka menggunakan ruang dengan cekap, sesuai untuk situasi di mana kawasan bumbung adalah terhad, dan dapat meningkatkan kapasiti penjanaan kuasa per kawasan unit. Walau bagaimanapun, disebabkan oleh susun atur yang ketat, lebih banyak perhatian diperlukan semasa penyelenggaraan, terutamanya dalam pembersihan dan pemeriksaan, dan mungkin terdapat beberapa kesukaran operasi.

Bagaimana menilai sama ada bumbung sesuai untuk memasang a Sistem pemasangan Pv

Memandangkan permintaan global untuk peningkatan tenaga boleh diperbaharui, sistem penjanaan kuasa fotovoltaik di atas bumbung secara beransur -ansur menjadi cara yang penting bagi rumah dan perniagaan untuk menggunakan tenaga solar. Sebelum memasang sistem pemasangan PV, ia adalah langkah penting untuk menilai sama ada bumbung sesuai untuk memasang sistem pemasangan PV. Jenis bumbung yang berbeza berbeza dari segi kapasiti galas beban, kestabilan struktur, sudut, dan ruang, jadi penilaian terperinci diperlukan.

1. Struktur bumbung dan kapasiti galas beban

Pertama sekali, struktur dan kapasiti bumbung beban bumbung adalah faktor yang paling asas untuk menentukan sama ada ia sesuai untuk memasang sistem pemasangan PV. Sistem sokongan fotovoltaik itu sendiri mempunyai berat badan tertentu, terutamanya apabila memasang pelbagai modul fotovoltaik, bumbung mesti mempunyai kapasiti galas beban yang mencukupi untuk menyokong berat sokongan dan modul fotovoltaik. Secara umumnya, jenis struktur bumbung menentukan kapasiti galas bebannya.

Struktur bumbung biasa termasuk bumbung kayu, bumbung konkrit, bumbung logam, dan bumbung jubin. Kapasiti galas beban bahan bumbung dan struktur yang berbeza sangat berbeza, jadi sebelum memasang sistem sokongan photovoltaic, kapasiti bumbung beban bumbung mesti dinilai secara terperinci. Untuk bumbung kayu atau bumbung jubin, jika kapasiti galas beban tidak mencukupi, tetulang mungkin diperlukan sebelum pemasangan. Untuk bumbung konkrit, kapasiti galas beban biasanya kuat, tetapi juga perlu untuk memeriksa sama ada terdapat keretakan atau kerosakan lain di permukaan bumbung.

Di samping itu, kehidupan reka bentuk dan hayat perkhidmatan bumbung juga perlu dipertimbangkan. Sekiranya bumbung hampir kepada akhir hayat perkhidmatannya, ia mungkin perlu diganti atau dibaiki, jika tidak, masalah penuaan bumbung boleh menyebabkan ketidakstabilan sistem pendakap selepas sistem pendakap fotovoltaik dipasang.

2. Cerun dan sudut bumbung

Lereng dan sudut bumbung adalah penting untuk pemasangan kurungan fotovoltaik. Reka bentuk sistem pendakap fotovoltaik biasanya menyesuaikan sudut kecenderungan modul fotovoltaik mengikut cerun dan sudut bumbung untuk memastikan modul dapat menerima cahaya matahari ke tahap yang paling besar. Semakin besar cerun bumbung, semakin banyak julat pelarasan dan kaedah pemasangan sistem kurungan.

Secara umumnya, sudut pemasangan optimum sistem photovoltaic biasanya antara 15 darjah dan 40 darjah, dan sudut tertentu akan ditentukan mengikut lokasi geografi dan sinaran matahari. Jika cerun bumbung terlalu kecil atau terlalu besar, mungkin perlu menggunakan kurungan pelarasan sudut untuk menyesuaikan sudut pemasangan panel fotovoltaik. Di samping itu, bumbung yang terlalu rata atau cenderung boleh menyebabkan kestabilan pendakap yang tidak mencukupi, jadi tetulang struktur diperlukan mengikut keadaan sebenar.

Bagi sesetengah bumbung rata, sudut pemasangan sistem kurungan boleh diselaraskan dengan menyesuaikan sudut pendakap itu sendiri untuk mencapai sudut pencahayaan yang optimum, manakala untuk bumbung bumbung, kaedah pemasangan kurungan boleh ditentukan mengikut cerun bumbung. Singkatnya, cerun dan sudut bumbung secara langsung mempengaruhi kecekapan penjanaan kuasa panel fotovoltaik, jadi penilaian terperinci diperlukan sebelum pemasangan berdasarkan keadaan sebenar.

3. Orientasi bumbung dan teduhan

Orientasi bumbung adalah salah satu faktor utama yang mempengaruhi kecekapan penjanaan kuasa fotovoltaik. Orientasi terbaik untuk modul fotovoltaik adalah selatan, kerana Selatan dapat menerima cahaya matahari yang paling, terutama di hemisfera utara. Bumbung yang menghadap ke selatan dapat memperoleh lebih banyak sinaran suria, dengan itu meningkatkan kecekapan keseluruhan sistem penjanaan kuasa fotovoltaik. Untuk bumbung yang menghadap ke timur atau menghadap ke barat, walaupun kecekapan penjanaan kuasa sedikit lebih rendah, mereka masih boleh dipasang dan mendapatkan sejumlah penjanaan kuasa tertentu.

Sebagai tambahan kepada orientasi, teduhan juga merupakan pertimbangan penting. Pokok -pokok sekitar, bangunan, wayar dan halangan lain boleh menjejaskan kawasan penyinaran modul fotovoltaik, dengan itu mempengaruhi kecekapan penjanaan kuasa. Oleh itu, apabila menilai sama ada bumbung sesuai untuk memasang sistem pendakap photovoltaic, adalah perlu untuk mempertimbangkan sama ada terdapat penghalang dalam persekitaran sekitar dan memastikan sistem fotovoltaik dapat menerima sebanyak mungkin cahaya matahari di bawah keadaan cuaca. Sekiranya terdapat banyak halangan, anda boleh mempertimbangkan untuk mengurangkan teduhan dengan pokok pemangkasan atau menyesuaikan susun atur sistem kurungan.

4. Keadaan dan bahan permukaan bumbung

Keadaan permukaan dan bahan bumbung juga merupakan faktor utama yang mempengaruhi pemasangan sistem pendakap photovoltaic. Bahan bumbung yang berbeza akan menjejaskan kaedah pemasangan dan ketegasan sistem pendakap. Bahan bumbung biasa termasuk jubin, lembaran logam, jubin asfalt dan konkrit. Setiap bahan mempunyai ciri -ciri yang berbeza dan memerlukan kaedah pemasangan pendakap yang berbeza.

Untuk bumbung jubin, adalah perlu untuk mengelakkan merosakkan lapisan kalis air bumbung apabila memasang pendakap photovoltaic, jadi anda boleh memilih sistem kurungan yang tidak menembusi bumbung, seperti pendakap berwajaran atau pendakap pengapit. Untuk bumbung logam, pendakap boleh ditetapkan oleh perforasi, jadi pemasangannya agak mudah. Bumbung konkrit biasanya menggunakan bolt pengembangan atau sauh kimia untuk menetapkan pendakap, tetapi perlu untuk mengesahkan sama ada struktur bumbung boleh menanggung berat sistem kurungan.

Di samping itu, kebosanan permukaan bumbung juga perlu dinilai. Sekiranya terdapat retak, undulasi atau masalah penuaan di permukaan bumbung, ini boleh menjejaskan kestabilan dan hayat perkhidmatan jangka panjang sistem pendakap. Oleh itu, sebelum pemasangan, permukaan bumbung perlu diperiksa untuk memastikan tidak ada kawasan yang rosak atau tidak sekata. Sekiranya bumbung didapati rosak serius, ia mungkin perlu dibaiki sebelum mempertimbangkan memasang sistem photovoltaic.

5. Penyelenggaraan dan keselamatan bumbung

Penyelenggaraan dan keselamatan bumbung adalah salah satu faktor yang mesti dipertimbangkan ketika memasang sistem pendakap photovoltaic. Sistem pendakap fotovoltaik perlu dipasang dengan tegas, jadi kestabilan dan kebolehpercayaan bumbung perlu dipastikan. Sekiranya terdapat masalah struktur dengan bumbung, seperti tenggelam bumbung, retak atau bocor, mereka perlu dibaiki sebelum memasang sistem pemasangan PV.

Di samping itu, keselamatan bumbung juga perlu dinilai. Semasa proses pemasangan, pekerja pembinaan perlu memastikan keselamatan bumbung untuk mengelakkan kemalangan keselamatan yang disebabkan oleh operasi yang tidak wajar. Apabila memasang sistem sokongan photovoltaic, adalah perlu untuk memastikan bumbung dapat menanggung berat peralatan pemasangan dan pekerja pembinaan, jadi penilaian terperinci bumbung diperlukan untuk memastikan keselamatan semasa proses pembinaan.

Cara memilih yang sesuai Sistem pemasangan PV Menurut bahan bumbung

Sistem pemasangan PV adalah bahagian utama sistem penjanaan kuasa photovoltaic. Fungsi utamanya adalah untuk menetapkan modul fotovoltaik di atas bumbung dan memastikan kestabilan dan keselamatannya. Pilihan bahan bumbung secara langsung mempengaruhi kaedah reka bentuk dan pemasangan sistem pemasangan PV. Pelbagai jenis bahan bumbung mempunyai ciri -ciri yang berbeza. Oleh itu, apabila memilih sokongan photovoltaic, faktor-faktor seperti struktur bumbung, kapasiti galas beban, rintangan angin, dan sama ada mudah untuk dipertahankan mesti dipertimbangkan secara komprehensif.

1. Bumbung sirap asfalt

Bumbung sirap asfalt adalah perkara biasa di bangunan kediaman dan mempunyai kelebihan prestasi kalis air yang baik, pembinaan mudah, dan kos rendah. Walau bagaimanapun, bumbung sirap asfalt agak nipis dan mempunyai kapasiti galas struktur terhad. Oleh itu, apabila memilih sistem pemasangan PV, perhatian khusus harus dibayar kepada pemadanan kapasiti galas. Kerana bahan sirap asfalt lembut, penggerudian langsung boleh menyebabkan kerosakan pada lapisan kalis air dan mempengaruhi pengedap bumbung.

Untuk bumbung sirap asfalt, sistem sokongan yang tidak berkuat kuasa biasanya dipilih, atau jenis sokongan dengan penembusan kurang digunakan. Sokongan ini boleh dipasang dengan kaedah berat badan atau pengapit khas tanpa menembusi bumbung untuk mengelakkan merosakkan lapisan kalis air. Sokongan terapung dan sokongan berat badan biasanya pilihan yang lebih baik. Sokongan jenis ini mudah dipasang dan tidak akan merosakkan struktur bumbung. Ia sesuai untuk bumbung dengan beban yang lebih ringan.

2. Bumbung logam

Bahan bumbung logam termasuk plat keluli, plat aluminium, dan lain -lain. Kelebihan utama mereka adalah kekuatan yang tinggi, ketahanan yang baik, rintangan angin yang kuat, dan kalis air yang baik. Struktur bumbung bumbung logam biasanya kuat dan dapat menahan beban besar. Oleh itu, untuk bumbung logam, anda boleh memilih sistem pendakap photovoltaic tetap, yang secara langsung digerakkan ke bumbung, dan proses pemasangannya agak mudah.

Apabila memilih pendakap photovoltaic untuk bumbung logam, anda perlu mempertimbangkan jenis dan ketebalan bahan logam. Untuk bumbung logam yang lebih tebal, sistem kurungan boleh ditetapkan secara langsung ke bumbung dengan menumbuk; Untuk bumbung logam yang lebih nipis, anda perlu memilih sistem kurungan dengan sokongan laras untuk mengelakkan tekanan yang berlebihan di atas bumbung. Di samping itu, penggunaan sistem pendakap logam anti-karat dapat meningkatkan hayat perkhidmatan kurungan fotovoltaik, terutamanya di kawasan yang mempunyai persekitaran yang agak lembap seperti tepi pantai.

3. Bumbung rata

Ciri -ciri bumbung rata ialah tiada kecenderungan, dan pemasangan modul fotovoltaik memerlukan sistem kurungan untuk menyesuaikan sudut panel fotovoltaik. Bumbung rata adalah perkara biasa di bangunan komersial dan loji perindustrian. Mereka biasanya diperbuat daripada bahan konkrit konkrit atau bertetulang dan mempunyai kapasiti galas yang kuat. Dalam kes ini, pelbagai sistem sokongan boleh digunakan, termasuk sokongan tetap, sokongan laras, dan sokongan terapung.

Oleh kerana bumbung rata biasanya besar di kawasan dan tidak mempunyai sudut kecondongan, apabila memilih sistem sokongan, adalah perlu untuk membuat pelarasan sudut yang munasabah mengikut lokasi pemasangan tertentu dan keadaan pencahayaan. Jika keadaan pencahayaan agak tetap, sokongan tetap boleh dipilih; Jika sudut pencahayaan sangat berbeza dengan musim, sokongan laras boleh dipilih, atau bahkan sistem sokongan dengan trek boleh digunakan untuk menyesuaikan sudut modul fotovoltaik pada masa yang berlainan. Di samping itu, kerana struktur bumbung rata biasanya mempunyai kapasiti galas yang kuat, sistem sokongan yang lebih berat, seperti sokongan balast, boleh dipilih untuk memastikan kestabilan sistem.

4. Bumbung Konkrit

Bumbung konkrit digunakan secara meluas di bangunan bertingkat tinggi dan bangunan komersial. Mereka sangat kuat dan tahan lama, dan mempunyai rintangan angin yang kuat dan kapasiti beban. Untuk bumbung konkrit, pelbagai jenis sistem sokongan boleh dipilih, terutamanya sokongan tugas berat yang dapat menahan beban besar. Keperluan bumbung konkrit untuk sokongan terutamanya dicerminkan dalam kaedah penetapan. Secara amnya, sistem sokongan berlubang digunakan, iaitu sokongan secara langsung ditetapkan ke bumbung dengan menumbuk lubang untuk memastikan kestabilan modul fotovoltaik.

Apabila memilih pendakap, adalah perlu untuk memastikan bahawa bahan kurungan mempunyai rintangan kakisan yang kuat, kerana kelembapan bumbung konkrit adalah tinggi, yang mudah menyebabkan masalah kakisan pendakap logam. Oleh itu, keluli tahan karat atau kurungan logam yang dirawat anti-korosi lebih sesuai. Di samping itu, apabila memasang kurungan pada bumbung konkrit, kebosanan permukaan bumbung juga mesti dipertimbangkan untuk mengelakkan kesukaran pemasangan yang disebabkan oleh ketidaksamaan kurungan dan permukaan bumbung.

5. Bumbung kayu

Bumbung kayu biasanya digunakan di beberapa rumah tradisional atau beberapa bangunan dengan nilai sejarah. Struktur mereka ringan dan cantik, tetapi kapasiti galas beban mereka agak lemah. Oleh itu, pemilihan kurungan fotovoltaik untuk bumbung kayu memerlukan penjagaan khas untuk mengelakkan merosakkan struktur bumbung atau menyebabkan penuaan dan kerosakan kayu. Untuk melindungi bumbung kayu, penggerudian langsung di atas bumbung harus dielakkan.

Untuk bumbung kayu, jenis pendakap yang biasa digunakan adalah sistem pendakap terapung atau sistem pendakap yang tidak berkuat kuasa. Sistem pendakap terapung boleh membetulkan pendakap di atas bumbung dengan menambah berat badan atau menekan berat, tanpa menembusi permukaan bumbung, dan dapat melindungi kayu dari kelembapan dan kerosakan. Di samping itu, anda juga boleh memilih kurungan dengan penembusan yang kurang, seperti gabungan skru pemetaan diri dan bahan pengedap untuk mengurangkan kesan pada permukaan bumbung.

6. Bumbung jubin

Bumbung jubin adalah jenis bumbung tradisional yang sesuai untuk kebanyakan iklim. Bumbung jubin adalah struktur yang kuat, tetapi permukaannya tidak sekata, jadi perlu memilih kurungan PV yang dapat menyesuaikan diri dengan penyelewengan permukaan jubin. Masalah utama dengan bumbung jubin adalah bagaimana untuk memperbaiki pendakap tanpa merosakkan jubin.

Untuk bumbung jubin, kurungan pengapit atau kurungan berwajaran biasanya digunakan. Kurungan ini melancarkan modul PV di atas bumbung dengan mengepung atau membatalkan tanpa perapian jubin. Sistem pendakap pengapit boleh mengelakkan merosakkan permukaan bumbung sambil memastikan kestabilan pendakap. Di samping itu, pemasangan bumbung jubin juga memerlukan perhatian untuk menyegel untuk mencegah penembusan kelembapan.

Keperluan Reka Bentuk untuk Bumbung PV sistem pemasangan

Sebagai komponen utama sistem penjanaan kuasa fotovoltaik solar, sistem pemasangan bumbung bumbung menanggung tanggungjawab penting untuk menetapkan modul fotovoltaik di atas bumbung. Reka bentuk sistem sokongan bukan sahaja harus mempertimbangkan kestabilan dan keselamatan modul, tetapi juga memastikan kebolehpercayaan dan kecekapan jangka panjangnya. Keperluan reka bentuk sistem sokongan photovoltaic di atas bumbung melibatkan banyak aspek, termasuk analisis beban, kestabilan struktur, reka bentuk rintangan angin dan salji, prestasi kalis air, kemudahan pemasangan, dll.

1. Kapasiti galas dan analisis beban

Sistem sokongan photovoltaic di atas bumbung mesti dapat menahan berat modul fotovoltaik sendiri dan beban alam sekitar luaran (seperti beban angin, beban salji, dll.). Semasa reka bentuk, analisis terperinci tentang kapasiti galas bumbung diperlukan untuk memastikan sistem sokongan tidak akan dibebankan. Apabila merancang sokongan, pengiraan beban mesti dijalankan mengikut faktor -faktor seperti jenis bumbung, bahan sokongan, dan berat modul fotovoltaik untuk memastikan kestabilan sistem.

Analisis beban perlu mempertimbangkan beban statik dan beban dinamik. Beban statik termasuk berat modul fotovoltaik, manakala beban dinamik terutamanya berasal dari faktor -faktor seperti angin, tekanan salji, dan gempa bumi. Beban angin adalah faktor penting yang mempengaruhi kestabilan sistem pendakap photovoltaic bumbung, terutama di tempat -tempat dengan kelajuan angin yang tinggi atau angin kencang di kawasan itu. Reka bentuk kurungan mesti mengambil kira pengaruh tekanan angin dan menjalankan tetulang yang diperlukan dalam reka bentuk.

2. Kestabilan struktur dan rintangan angin

Sistem pendakap photovoltaic bumbung mesti mempunyai kestabilan struktur yang mencukupi untuk menahan pelbagai daya luaran di bawah keadaan cuaca yang teruk, terutama angin kencang. Reka bentuk sistem pendakap perlu mempertimbangkan hubungan antara pendakap dan modul fotovoltaik dan bumbung, serta kekuatan dan ketangguhan bahan. Beban angin adalah faktor utama dalam reka bentuk, terutamanya di beberapa kawasan dengan angin kencang. Sistem pendakap fotovoltaik mesti memastikan rintangan angin yang mencukupi untuk mencegah pendakap dari jatuh atau modul fotovoltaik daripada rosak dalam cuaca berangin.

Reka bentuk rintangan angin pendakap harus mengikuti spesifikasi tertentu, dengan mengambil kira kelajuan angin, tekanan angin dan orientasi bumbung di kawasan yang berlainan, dan memilih bahan kurungan dan struktur yang sesuai. Struktur pendakap biasa seperti kurungan tunggal lajur dan kurungan dua lajur perlu direka mengikut keadaan sebenar bumbung untuk memastikan sistem kurungan dapat mengekalkan kestabilan yang baik di bawah tindakan beban angin.

3. Anti-karat dan rintangan cuaca

Oleh kerana sistem pendakap photovoltaic di atas bumbung perlu didedahkan kepada persekitaran luaran untuk masa yang lama, rintangan kakisan dan rintangan cuaca bahan -bahannya adalah penting. Terutama di kawasan dengan kelembapan, semburan garam, dan pencemaran berat, rintangan kakisan sistem pendakap mesti memenuhi piawaian tertentu. Bahan pendakap biasa seperti aloi aluminium, keluli tahan karat, dan keluli galvanized semuanya mempunyai rintangan kakisan yang baik.

Apabila merancang, rawatan permukaan pendakap juga perlu mengambil faktor -faktor persekitaran. Sebagai contoh, bahan-bahan dengan rintangan kakisan semburan garam harus dipilih di kawasan pantai, sementara di kawasan dengan lebih banyak hujan, perhatian khusus harus dibayar kepada reka bentuk anti-karat. Penyambung, bolt dan bahagian lain dari pendakap juga harus dipertimbangkan untuk rawatan anti-karat untuk memperluaskan hayat perkhidmatan pendakap dan memastikan kestabilan semasa penggunaan jangka panjang.

4. Reka bentuk kalis air

Reka bentuk sistem pendakap photovoltaic di atas bumbung mesti memastikan bahawa lapisan kalis air bumbung tidak rosak untuk mengelakkan risiko kebocoran yang tidak perlu di bumbung semasa pemasangan. Terutama pada bumbung jubin tradisional dan bumbung jubin asfalt, pendakap mesti dipasang dengan cara yang mengelakkan kerosakan pada bumbung, dan pendakap menembusi harus diperkuat dengan bahan pengedap profesional untuk memastikan prestasi kalis air bumbung.

Sistem pendakap yang tidak menembusi adalah arah penting dalam reka bentuk kalis air. Sistem kurungan ini dengan tegas memasang modul fotovoltaik di atas bumbung dengan mengikat atau mengepung tanpa menembusi permukaan bumbung, mengelakkan kerosakan pada lapisan kalis air bumbung. Sistem kurungan terapung juga merupakan pilihan yang sesuai untuk bumbung dengan keperluan kalis air yang tinggi. Ia boleh mengelakkan meninggalkan lubang di atas bumbung, dengan itu mengekalkan integriti dan kalis air bumbung.

5. Kemudahan pemasangan dan penyelenggaraan

Reka bentuk sistem pendakap photovoltaic bumbung juga mesti mengambil kira kemudahan pemasangan dan keperluan penyelenggaraan berikutnya. Pemasangan sistem pendakap perlu dipermudahkan sebanyak mungkin untuk mengurangkan masa pemasangan dan intensiti buruh dan mengurangkan kos pemasangan. Apabila merancang, komponen pendakap harus mudah untuk mengangkut, membawa dan memasang, mengurangkan operasi yang membosankan semasa pemprosesan dan pembinaan di tapak.

Di samping itu, sistem kurungan juga perlu mudah dikekalkan dan diperiksa pada masa akan datang. Semasa penggunaan jangka panjang, modul fotovoltaik boleh menjejaskan kecekapan penjanaan kuasa akibat habuk dan kotoran, jadi sistem kurungan perlu meninggalkan ruang yang cukup untuk kakitangan membersihkan, memeriksa dan mengekalkan. Apabila merancang, jarak antara kurungan harus dipertimbangkan untuk memastikan terdapat ruang yang cukup untuk pembersihan dan penyelenggaraan modul fotovoltaik selepas pemasangan.

6. Keserasian sistem

Reka bentuk sistem pendakap photovoltaic juga harus mempertimbangkan keserasian dengan modul fotovoltaik. Modul PV jenama dan model yang berbeza berbeza -beza mengikut saiz, berat badan, dan lain -lain, jadi sistem kurungan perlu mempunyai tahap penyesuaian tertentu untuk menyokong pelbagai jenis modul PV. Pada masa yang sama, kaedah sambungan kurungan harus memastikan sambungan yang boleh dipercayai dengan modul PV untuk mengelakkan melonggarkan atau perpindahan modul kerana tidak sepadan antara kurungan dan modul.

Bagi sistem penjanaan kuasa PV berskala besar, reka bentuk sistem pendakap juga harus mempertimbangkan koordinasi dengan komponen lain seperti penyongsang, kabel, dan sistem pemantauan untuk memastikan operasi yang cekap keseluruhan sistem penjanaan kuasa PV. Dalam projek berskala besar, reka bentuk sistem kurungan mesti mengambil kira integrasi dan modulariti untuk memudahkan pengembangan dan peningkatan seterusnya.

Bagaimanakah pendakap photovoltaic bumbung memastikan kestabilan dan keselamatan panel fotovoltaik?

Sistem pendakap photovoltaic bumbung adalah bahagian yang sangat diperlukan dari sistem penjanaan kuasa fotovoltaik. Ia membawa tugas menetapkan panel fotovoltaik dengan selamat dan stabil di atas bumbung. Kurungan fotovoltaik bukan sahaja perlu memastikan penetapan komponen fotovoltaik, tetapi juga berkesan menangani faktor persekitaran luaran seperti angin, hujan dan salji untuk memastikan keselamatan jangka panjang dan operasi sistem yang stabil. Reka bentuk dan pemasangan sistem kurungan secara langsung mempengaruhi kestabilan dan keselamatan panel fotovoltaik.

1. Menguatkan hubungan antara pendakap dan bumbung

Reka bentuk sistem pendakap photovoltaic bumbung mesti terlebih dahulu memastikan bahawa terdapat sambungan yang boleh dipercayai antara pendakap dan bumbung. Sama ada pendakap tetap, pendakap laras atau pendakap terapung, ketegasan dan kestabilan sambungan secara langsung mempengaruhi keselamatan komponen fotovoltaik. Biasanya terdapat dua cara untuk menyambungkan sistem kurungan ke bumbung: berlubang dan tidak berkuat kuasa. Kurungan berlubang ditetapkan ke bumbung oleh bolt. Kaedah ini sesuai untuk bumbung dengan bahan pepejal seperti bumbung logam dan bumbung konkrit; manakala pendakap yang tidak berkeringat dipasang dengan berat atau pengapit, yang sesuai untuk bumbung seperti jubin asfalt dan jubin untuk mengelakkan merosakkan lapisan kalis air bumbung.

Bahagian penyambung sistem kurungan, seperti bolt, gesper, dan plat tekanan, biasanya diperbuat daripada bahan tahan kakisan seperti keluli tahan karat dan aloi aluminium untuk meningkatkan kekuatan sambungan antara pendakap dan bumbung. Di bawah tindakan daya luaran seperti beban angin, salji lebat atau gempa bumi, bahagian -bahagian penyambung ini dapat menghantar dan menyebarkan daya luaran dengan berkesan untuk memastikan panel fotovoltaik dipasang dengan kukuh di atas bumbung, mengelakkan bahaya keselamatan panel fotovoltaik jatuh atau beralih kerana sambungan longgar.

2. Meningkatkan rintangan angin

Angin adalah salah satu faktor utama yang mempengaruhi kestabilan sistem pendakap photovoltaic di atas bumbung, terutama di kawasan yang mempunyai angin kencang. Untuk memastikan kestabilan panel fotovoltaik, sistem kurungan perlu mempunyai rintangan angin yang mencukupi. Apabila merancang, sistem kurungan mesti mengira beban angin berdasarkan faktor -faktor seperti paras angin, orientasi bumbung, dan pengaruh bangunan sekitar. Bahan dan struktur pendakap mesti dapat menahan kesan angin kencang untuk mengelakkan anjakan atau jatuh apabila kelajuan angin tinggi.

Reka bentuk rintangan angin sistem kurungan termasuk meningkatkan rintangan angin pendakap, dengan munasabah merancang sudut kecenderungan pendakap, dan mengukuhkan sambungan tetap dengan bumbung. Di sesetengah kawasan dengan angin kencang, struktur kurungan bertetulang biasanya digunakan untuk meningkatkan berat badan dan saiz pendakap untuk meningkatkan rintangan angin sistem. Untuk mengelakkan keapungan atau teras yang dihasilkan oleh angin daripada menjejaskan panel fotovoltaik, reka bentuk kurungan juga perlu mempertimbangkan susun atur dan sudut pemasangan panel fotovoltaik untuk memastikan bahawa mereka dapat beroperasi dengan stabil dalam angin kencang.

3. Pertimbangkan rintangan beban salji

Di kawasan sejuk atau persekitaran bersalji, sistem pendakap fotovoltaik juga mesti mempunyai rintangan beban salji yang baik. Pengumpulan salji bukan sahaja meningkatkan berat modul fotovoltaik, tetapi juga boleh menyebabkan tekanan pada pendakap, terutamanya apabila bumbung mempunyai sudut kecenderungan kecil, lapisan salji mudah dikumpulkan, meningkatkan beban pada kurungan. Oleh itu, reka bentuk pendakap perlu mengambil kira tekanan pengumpulan salji dan kapasiti galas bumbung.

Untuk meningkatkan rintangan salji sistem pendakap photovoltaic, reka bentuk boleh digunakan untuk meningkatkan asas pendakap, meningkatkan jarak kurungan, dan lain -lain untuk menyebarkan beban salji untuk mengelakkan tekanan yang berlebihan pada satu kurungan. Pada masa yang sama, bahan pendakap juga perlu mempunyai ketahanan yang mencukupi untuk menahan tekanan salji jangka panjang tanpa ubah bentuk atau kerosakan. Terutama di kawasan latitud tinggi atau kawasan bersalji, reka bentuk rintangan salji sistem pendakap adalah faktor penting dalam memastikan kestabilan panel fotovoltaik.

4. Mencegah pergerakan dan kecondongan panel fotovoltaik

Kestabilan kurungan fotovoltaik juga perlu memastikan bahawa panel fotovoltaik tidak bergerak atau kecondongan dalam mana -mana arah mendatar atau menegak selepas pemasangan. Reka bentuk struktur sistem pendakap harus memastikan bahawa panel fotovoltaik tetap teguh untuk mencegah angin, getaran atau daya luaran yang lain daripada menyebabkan panel fotovoltaik melonggarkan atau kecondongan. Apabila memasang pendakap, pastikan setiap titik sambungan pendakap adalah teguh dan kaedah penetapan dengan panel fotovoltaik adalah sesuai.

Kaedah penetapan kurungan biasa termasuk pengapit, pemampatan dan penetapan bolt, yang secara berkesan dapat menghalang panel fotovoltaik dari bergerak di bawah angin atau getaran. Di samping itu, sudut pemasangan panel fotovoltaik juga perlu diselaraskan dengan munasabah mengikut keadaan pencahayaan dan keadaan cuaca di rantau ini untuk mengurangkan kesan persekitaran luaran pada panel fotovoltaik dan meningkatkan kestabilan dan kecekapan penjanaan kuasa.

5. Mencegah perubahan suhu yang berlebihan

Modul fotovoltaik akan dipengaruhi oleh perubahan suhu semasa penggunaan jangka panjang, terutamanya di kawasan yang mempunyai perbezaan suhu yang besar. Perubahan suhu boleh menyebabkan panel fotovoltaik berkembang atau kontrak, dengan itu menjejaskan kestabilan panel fotovoltaik. Untuk mengelakkan keadaan ini, reka bentuk pendakap photovoltaic harus mempunyai penyesuaian suhu tertentu, dan menggunakan bahan tahan suhu tinggi dan rendah suhu untuk memastikan pendakap dapat mengekalkan kestabilan strukturnya di bawah pelbagai keadaan iklim.

Pada masa yang sama, kaedah pemasangan sistem kurungan harus mengambil kira faktor -faktor pengembangan dan penguncupan haba. Sebagai contoh, terdapat ruang yang cukup di antara pendakap dan panel photovoltaic untuk membolehkan panel fotovoltaik berkembang dan kontrak sedikit disebabkan oleh perubahan suhu, untuk mengelakkan tekanan berlebihan yang menyebabkan kerosakan atau jatuh dari panel fotovoltaik.

6. Anti-karat dan ketahanan

Sistem pendakap photovoltaic bumbung perlu didedahkan kepada persekitaran luaran untuk masa yang lama, jadi prestasi anti-karat adalah penting. Bahan kurungan mesti mempunyai ketahanan kakisan yang baik untuk mencegah kakisan dalam persekitaran seperti kelembapan dan semburan garam, yang mempengaruhi kekuatan dan kestabilan pendakap. Bahan-bahan tahan karat yang biasa termasuk keluli tahan karat, aloi aluminium, keluli galvanized, dan lain-lain. Bahan-bahan ini dapat memperluas hayat perkhidmatan pendakap dan mengelakkan kegagalan struktur kurungan akibat kakisan.

Rawatan permukaan sistem pendakap juga memainkan peranan anti-karat. Sebagai contoh, penggunaan penyemburan, anodizing dan kaedah rawatan lain dapat meningkatkan rintangan kakisan permukaan kurungan, memastikan sistem pendakap sentiasa mengekalkan prestasi yang baik semasa penggunaan jangka panjang, dan mengelakkan melonggarkan atau jatuh dari panel photovoltaic akibat kakisan.

7. Penyelenggaraan dan Pembaikan

Reka bentuk sistem pendakap photovoltaic bukan sahaja memastikan kestabilan dan keselamatan panel fotovoltaik, tetapi juga mempertimbangkan penyelenggaraan dan pembaikan berikutnya. Semasa reka bentuk, sistem kurungan harus mudah dibersihkan, diperiksa dan diperbaiki untuk memperluaskan hayat perkhidmatan sistem fotovoltaik. Ruang yang mencukupi harus ditinggalkan di antara modul fotovoltaik dan pendakap untuk memudahkan kakitangan untuk beroperasi dalam penyelenggaraan harian dan mengelakkan kesan reka bentuk pendakap yang tidak munasabah pada kerja penyelenggaraan yang kemudian.

Pada masa yang sama, reka bentuk kurungan harus mengelakkan pengumpulan habuk atau air yang mempengaruhi kecekapan penjanaan kuasa panel fotovoltaik. Sistem kurungan perlu direka bentuk ke dalam struktur yang mudah dibersihkan untuk mengelakkan kotoran yang berlebihan yang terkumpul di permukaan kurungan atau di sekitar panel fotovoltaik, yang mempengaruhi kecekapan operasi sistem fotovoltaik.

Cara menyambungkan PV m Sistem Pengeluaran ke Struktur Bumbung

Sistem pelekap PV adalah bahagian yang sangat diperlukan dari sistem penjanaan tenaga solar, yang terutama bertanggungjawab untuk memasang panel fotovoltaik di atas bumbung atau tanah. Kaedah sambungan antara sistem sokongan dan struktur bumbung secara langsung menentukan kestabilan, keselamatan dan kebolehpercayaan jangka panjang sistem photovoltaic. Kaedah sambungan yang betul dapat memastikan operasi stabil sistem sokongan di bawah keadaan cuaca yang melampau seperti angin, hujan dan salji. Jenis bumbung yang berbeza memerlukan kaedah sambungan yang berbeza untuk memastikan prestasi ketegasan dan perlindungan sistem sokongan.

1. Sambungan antara bumbung kayu dan sistem pemasangan PV

Bumbung kayu biasanya terdiri daripada rasuk kayu dan papan kayu, dan struktur galas beban agak ringan. Apabila memasang sokongan photovoltaic, perhatian khusus harus dibayar kepada pilihan kaedah sambungan kerana struktur kayu agak lembut dan sangat berubah -ubah. Secara umum, kaedah sambungan bumbung kayu terutamanya dipasang oleh bolt yang menembusi bumbung atau kurungan penetapan khas.

Kaedah sambungan biasa termasuk yang berikut:

Sambungan penembusan: Kaedah ini adalah untuk menetapkan pendakap ke rasuk kayu atau papan kayu bumbung kayu dengan menumbuk lubang, dan menggunakan bolt pengembangan atau sauh kimia untuk tetulang. Harus diingat bahawa apabila menembusi bumbung, ia harus memastikan bahawa lapisan kalis air tidak akan rosak. Semasa pemasangan, lubang mesti diisi dengan bahan pengedap (seperti gasket kalis air) untuk mengelakkan air hujan dari menembusi.

Sistem kurungan yang tidak menembusi: Untuk beberapa situasi di mana anda tidak mahu merosakkan lapisan kalis air bumbung, anda boleh memilih sistem pendakap yang tidak menembusi. Sistem ini membetulkan pendakap di atas bumbung dengan mengikat atau membatalkan, dan tidak memerlukan lubang penggerudian di atas bumbung, jadi ia tidak akan menjejaskan lapisan kalis air. Walaupun kaedah ini lebih mesra dengan bumbung kayu, keupayaan beban bumbung kayu perlu dipertimbangkan.

Apabila memasang kurungan fotovoltaik pada bumbung kayu, pastikan kapasiti galas setiap titik penetapan kurungan sepadan dengan kapasiti struktur bumbung kayu untuk mengelakkan melonggarkan pendakap akibat kerosakan atau penuaan kayu.

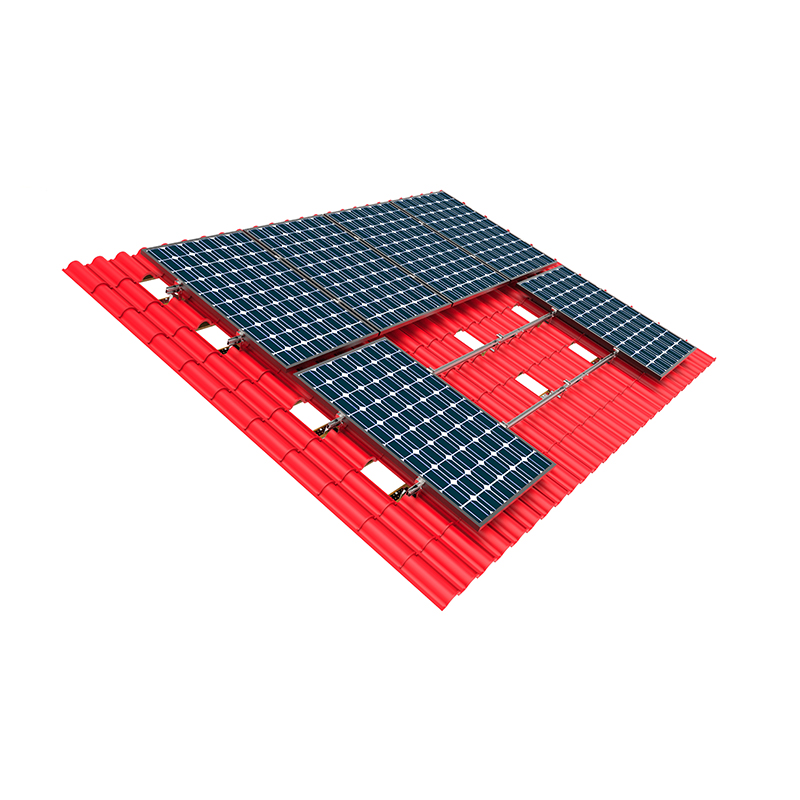

2. Sambungan antara bumbung jubin dan sistem pendakap fotovoltaik

Sambungan bumbung jubin agak rumit, dan jenis jubin dan struktur bumbung perlu dipertimbangkan dalam reka bentuk sistem pendakap. Bumbung jubin biasanya terdiri daripada lapisan jubin dan struktur kayu atau lapisan konkrit di bawahnya. Apabila memasang kurungan fotovoltaik, perhatian khusus harus dibayar untuk mengelakkan merosakkan lapisan kalis air bumbung untuk mencegah kebocoran bumbung.

Kaedah sambungan biasa termasuk:

Sambungan menembusi: Ini adalah kaedah menghubungkan kurungan ke struktur asas bumbung dengan lubang penggerudian. Kurungan disambungkan ke rasuk kayu atau lapisan konkrit bumbung oleh bolt untuk memastikan kestabilan sistem fotovoltaik. Semasa pemasangan, lubang penembusan perlu kalis air untuk memastikan prestasi kalis air bumbung tidak terjejas. Pad kalis air, cincin pengedap atau bahan kalis air lain biasanya digunakan untuk mengisi lubang.

Sistem pendakap yang tidak menembusi: Sistem pendakap yang tidak menembusi biasanya membetulkan sistem pendakap dengan mengepung jubin atau menggunakan berat. Kaedah ini mengelakkan jubin yang merosakkan dan lapisan kalis air dan sesuai untuk masa-masa di mana anda tidak mahu merosakkan struktur bumbung atau membuat perubahan besar-besaran.

Untuk bumbung jubin, reka bentuk sistem kurungan harus mengambil kira jenis dan ketebalan jubin dan kapasiti galas struktur bumbung untuk memastikan beratnya diedarkan secara merata di lokasi pemasangan setiap kurungan.

3. Sambungan antara bumbung logam dan sistem pendakap fotovoltaik

Bumbung logam sering digunakan di bangunan perindustrian dan komersial kerana ringan, ketahanan dan pemasangan mudah. Pemasangan dan penyelenggaraan bumbung logam agak mudah, dan kaedah sambungan kurungan fotovoltaik agak pelbagai. Bahan -bahan biasa untuk bumbung logam termasuk plat keluli, plat aluminium, dan lain -lain. Sistem kurungan biasanya boleh disambungkan ke struktur bumbung dengan secara langsung menetapkannya ke permukaan bumbung logam atau menembusi plat logam.

Kaedah sambungan biasa termasuk:

Sambungan penembusan: Di bumbung logam, kurungan disambungkan ke struktur bumbung dengan menembusi lembaran logam bumbung. Oleh kerana kapasiti bumbung logam yang kuat, sambungan penembusan biasanya sangat stabil. Gunakan bahan kalis air (seperti gasket kalis air) untuk mengisi lubang untuk mengelakkan air hujan daripada menembusi bumbung.

Sambungan bukan penetrasi: Jika anda tidak mahu merosakkan bumbung logam, anda boleh memilih sistem pendakap bukan penetrasi. Sistem pendakap jenis ini membetulkan kurungan dengan mengikat bumbung logam, atau membetulkannya dengan berat, sedutan magnet, dan lain -lain. Dengan cara ini, kurungan tidak perlu menumbuk lubang atau menembusi permukaan bumbung, jadi ia tidak akan menjejaskan prestasi kalis air bumbung. Sesuai untuk projek pemasangan fotovoltaik yang tidak memerlukan kerosakan pada bumbung.

Bumbung logam mempunyai rintangan angin yang kuat dan kapasiti galas, jadi reka bentuk sistem pendakap dapat mengamalkan kaedah sambungan yang lebih fleksibel untuk memastikan kestabilan sistem.

4. Sambungan antara bumbung konkrit dan sistem pendakap photovoltaic

Bumbung konkrit biasanya stabil secara struktural dan mempunyai kapasiti galas beban yang kuat, jadi mereka sesuai untuk memasang sistem pendakap fotovoltaik yang lebih berat. Bumbung konkrit adalah perkara biasa di bangunan perindustrian dan komersial. Apabila memasang kurungan fotovoltaik, kurungan boleh ditetapkan oleh bolt pengembangan, sauh kimia atau langkah tetulang lain.

Kaedah sambungan biasa termasuk:

Penetapan penembusan: Bumbung konkrit boleh menetapkan pendakap ke lapisan konkrit melalui bolt pengembangan atau sauh kimia. Kaedah ini biasanya sangat stabil dan dapat menahan beban besar. Apabila melakukan sambungan penembusan, adalah perlu untuk memastikan lubang -lubang itu dimeteraikan dan kalis air untuk mengelakkan air hujan dari meresap.

Penetapan bukan penetrasi: Untuk beberapa situasi di mana anda tidak mahu menggerudi lubang atau tidak mahu membuat kerosakan besar-besaran ke bangunan, anda boleh memilih sistem pendakap bukan penetrasi. Sistem ini biasanya menstabilkan pendakap di atas bumbung dengan membatalkan atau mengikat.

Untuk bumbung konkrit, pemasangan pendakap tidak perlu bimbang terlalu banyak mengenai masalah beban, tetapi perhatian khusus harus dibayar kepada bahagian hubungan antara pendakap dan bumbung untuk mengelakkan kerosakan pada bahan bumbung akibat tekanan tempatan yang berlebihan.

5. Langkah berjaga -jaga untuk menghubungkan kurungan fotovoltaik ke bumbung

Dalam pemasangan semua jenis bumbung, sambungan antara pendakap photovoltaic dan bumbung bukan sahaja untuk menstabilkan pendakap, tetapi juga untuk memastikan kestabilan dan keselamatan jangka panjang sistem. Mata berikut adalah perkara yang memerlukan perhatian khusus semasa pemasangan:

Rawatan kalis air: Tidak kira kaedah sambungan yang dipilih, adalah perlu untuk memastikan lapisan kalis air bumbung tidak akan rosak. Untuk sambungan penembusan, bahan -bahan seperti cincin pengedap dan gasket kalis air mesti digunakan untuk memastikan prestasi kalis air di sekitar lubang sambungan adalah utuh.

Kapasiti beban dan galas: Setiap bumbung mempunyai kapasiti galas beban yang berbeza. Apabila memasang, anda perlu memilih kaedah sambungan yang sesuai mengikut keperluan beban bumbung bumbung. Terutamanya apabila memasang pelbagai modul fotovoltaik, anda perlu memastikan bahawa struktur bumbung dapat menahan panel fotovoltaik, kurungan dan beban alam sekitar luaran (seperti beban angin, beban salji, dan lain -lain).

Keselamatan: Semasa proses pemasangan, semua penyambung, bolt, dan kacang perlu diperketatkan untuk memastikan sambungan yang stabil. Di samping itu, titik sambungan antara pendakap dan bumbung perlu diperiksa secara teratur untuk memastikan tidak ada longgar atau kerosakan semasa operasi jangka panjang.

Proses pemasangan sistem pendakap photovoltaic bumbung

Sistem pendakap photovoltaic bumbung adalah bahagian penting dari sistem penjanaan kuasa fotovoltaik, yang membawa tugas utama memasang modul fotovoltaik di atas bumbung. Proses pemasangannya secara langsung mempengaruhi kestabilan, kecekapan dan keselamatan sistem photovoltaic. Proses pemasangan pendakap photovoltaic bumbung standard biasanya termasuk perancangan dan reka bentuk, pemasangan pendakap, pemasangan modul fotovoltaik dan pendawaian sistem.

1. Penyediaan sebelum pemasangan

Sebelum memasang sistem pendakap photovoltaic, tinjauan dan perancangan tapak terperinci diperlukan. Sebelum pemasangan, struktur bumbung perlu diperiksa terlebih dahulu untuk memastikan kapasiti bumbung beban bumbung memenuhi keperluan. Rekod terperinci jenis bumbung, sudut kecondongan, bahan permukaan, dan lain -lain dibuat untuk menyediakan asas untuk reka bentuk dan pemasangan sistem kurungan.

Reka bentuk pendakap photovoltaic bumbung perlu diselaraskan mengikut keadaan sebenar bumbung. Sebagai contoh, untuk pelbagai jenis bumbung seperti bumbung logam, bumbung jubin, bumbung jubin asfalt, dan lain -lain, kaedah pemasangan sistem pendakap mungkin berbeza. Bilangan, susun atur, sudut dan jarak pemasangan modul fotovoltaik juga mesti dipertimbangkan semasa proses reka bentuk untuk memastikan sistem photovoltaic dapat menerima cahaya matahari pada sudut terbaik dan memastikan kestabilan.

2. Pemilihan dan pengangkutan sistem kurungan

Pilih sistem pendakap yang sesuai mengikut situasi tertentu dan keperluan reka bentuk bumbung. Sistem kurungan biasanya termasuk komponen seperti pendakap asas, penyambung, dan peranti pelarasan sudut. Bergantung pada bahan bumbung, terdapat banyak jenis sistem kurungan, seperti kurungan berlubang, kurungan yang tidak berkuat kuasa (seperti kurungan berwajaran), kurungan terapung, dan lain-lain. Bahan-bahan sistem kurungan biasanya aloi aluminium, keluli tahan karat, keluli galvanisasi, dan lain-lain.

Selepas sistem kurungan ditentukan, langkah seterusnya ialah pengangkutan komponen kurungan. Oleh kerana sistem kurungan perlu disesuaikan mengikut projek yang berbeza, keselamatan komponen kurungan mesti dipastikan semasa pengangkutan untuk mencegah kerosakan atau ubah bentuk semasa pengangkutan. Pasukan pemasangan perlu menyemak semua komponen kurungan terlebih dahulu untuk memastikan aksesori lengkap dan menggantikan atau membaiki komponen yang rosak.

3. Pasang asas pendakap

Langkah pertama dalam proses pemasangan pendakap ialah memasang asas pendakap. Untuk pelbagai jenis bumbung, kaedah pemasangan asas pendakap adalah berbeza. Untuk bumbung konkrit, kurungan berlubang boleh digunakan untuk menetapkan pendakap ke bumbung dengan bolt pengembangan atau sauh kimia. Untuk bumbung jubin atau bumbung jubin asfalt, sistem pendakap yang tidak berkuat kuasa boleh digunakan. Jenis pendakap ini membetulkan pendakap photovoltaic dengan membatalkan atau mengepung untuk mengelakkan merosakkan lapisan kalis air bumbung.

Apabila memasang Yayasan Sokongan, pastikan Yayasan Sokongan diposisikan dengan tepat dan dapat menahan banyak modul fotovoltaik dan persekitaran luaran (seperti beban angin, beban salji, dll.). Pemasang perlu mengukur kedudukan pemasangan sokongan dengan tepat mengikut lukisan reka bentuk untuk mengelakkan jarak sokongan terlalu besar atau terlalu kecil untuk memastikan kestabilan modul fotovoltaik.

Selepas Yayasan Sokongan dipasang, ia juga perlu untuk memeriksa keterangkuman dan menegak untuk memastikan setiap sokongan dapat dipasang pada sudut dan kedudukan yang telah ditetapkan untuk mengelakkan condong atau ketidaksamaan sokongan.

4. Pasang lajur dan rasuk sokongan

Selepas Yayasan Sokongan dipasang, langkah seterusnya adalah memasang lajur dan rasuk sokongan. Lajur sokongan adalah bahagian utama modul fotovoltaik sokongan, biasanya diperbuat daripada aloi aluminium atau keluli tahan karat. Apabila memasang lajur, lajur diperlukan untuk disambungkan dengan ketat ke asas bumbung, dan ketinggian lajur perlu diselaraskan mengikut sudut kecondongan modul fotovoltaik untuk memastikan modul fotovoltaik dapat menerima cahaya matahari pada sudut terbaik.

Apabila memasang lajur, tahap dan meter plumb mesti digunakan untuk pelarasan yang tepat untuk memastikan setiap lajur adalah menegak dan stabil. Sebaik sahaja lajur dipasang, rasuk perlu dipasang seterusnya. Fungsi rasuk adalah untuk menyambungkan lajur untuk membentuk bingkai sokongan yang stabil. Rasuk biasanya disambungkan dengan mengunci cepat, menjadikan proses pemasangan lebih mudah dan lebih cekap.

Sambungan antara lajur dan rasuk boleh digerakkan atau ditangkap, bergantung kepada reka bentuk sistem kurungan. Semasa proses pemasangan, semua bolt dan snap harus diperketatkan untuk mengelakkan bahaya melonggarkan atau keselamatan dalam penggunaan kemudian.

5. Memasang panel fotovoltaik

Selepas bingkai kurungan dibina, peringkat pemasangan panel photovoltaic bermula. Panel fotovoltaik biasanya dipasang dengan menetapkannya ke kurungan. Kedudukan pemasangan dan arah setiap panel fotovoltaik mestilah tepat mengikut keperluan reka bentuk. Sambungan antara panel photovoltaic dan pendakap biasanya ditetapkan oleh pengapit atau bolt.

Apabila memasang panel fotovoltaik, pemasang mesti memastikan bahawa arah dan sudut panel fotovoltaik memenuhi keperluan reka bentuk untuk mengelakkan panel fotovoltaik yang tidak seimbang atau tidak rata. Semasa proses pemasangan, jurang yang sesuai harus ditinggalkan di antara panel fotovoltaik untuk membolehkan peredaran udara, mengurangkan kenaikan suhu, dan memastikan operasi jangka panjang dan cekap panel fotovoltaik.

Selepas panel fotovoltaik dipasang, ia juga perlu untuk memeriksa sama ada sambungan antara panel fotovoltaik dan kurungan adalah tegas, dan memastikan permukaan panel fotovoltaik bersih dan tidak ada kotoran atau serpihan yang mempengaruhi kecekapan penjanaan kuasa panel fotovoltaik.

6. Sambungan elektrik dan pendawaian

Selepas pendakap photovoltaic dan panel photovoltaic dipasang, langkah seterusnya adalah sambungan elektrik dan pendawaian. Pendawaian adalah pautan utama untuk memastikan sistem penjanaan kuasa fotovoltaik dapat berfungsi dengan baik. Semasa proses pendawaian, adalah perlu untuk memilih kabel, penyambung dan penyongsang mengikut voltan dan parameter semasa komponen fotovoltaik dan keperluan reka bentuk sistem.

Apabila pendawaian, semua kabel perlu dialihkan mengikut spesifikasi standard untuk memastikan bahawa kabel tidak rosak oleh daya luaran dan mengelakkan lenturan kabel yang berlebihan. Kabel harus diperbaiki dengan pengapit kabel khas atau kurungan untuk mengelakkan hubungan langsung antara kabel dan permukaan bumbung dan mencegah penuaan kabel disebabkan oleh geseran atau radiasi ultraviolet.

Selepas semua sambungan elektrik selesai, pemasang perlu menjalankan pemeriksaan elektrik sistem untuk memastikan setiap titik sambungan mempunyai hubungan yang baik dan tidak ada risiko litar pintas atau kebocoran dalam garis elektrik. Pada masa yang sama, status kerja penyongsang perlu diperiksa untuk memastikan ia biasanya boleh menukar DC ke AC.

7. Pemeriksaan dan Pentauliahan Akhir

Selepas semua kerja pemasangan selesai, langkah terakhir adalah untuk melakukan pemeriksaan akhir dan pentauliahan sistem. Ini termasuk memeriksa kestabilan sistem kurungan, memastikan semua bahagian penyambung diikat, dan panel fotovoltaik tidak longgar atau condong. Pada masa yang sama, sistem elektrik perlu menjalani pemeriksaan keselamatan terperinci untuk memastikan sambungan elektrik memenuhi piawaian keselamatan dan mengelakkan kemalangan elektrik.

Semasa proses debugging, kuasa output sistem, kecekapan pengecasan dan penunjuk prestasi lain perlu diuji untuk memastikan sistem photovoltaic boleh beroperasi secara normal selepas pemasangan dan mencapai kapasiti penjanaan kuasa yang direka. Pemasang harus menyimpan rekod terperinci mengenai status operasi keseluruhan sistem dan mengoptimumkan dan menyesuaikan sistem mengikut keadaan sebenar.

Adakah sistem pendakap fotovoltaik memerlukan penyelenggaraan yang kerap?

Sebagai bahagian penting sistem penjanaan kuasa fotovoltaik, sistem pendakap photovoltaic bertanggungjawab untuk memasang modul fotovoltaik dengan tegas di bumbung atau tanah. Kestabilan reka bentuk dan pemasangannya secara langsung berkaitan dengan kecekapan operasi jangka panjang dan keselamatan seluruh sistem fotovoltaik. Walaupun sistem pendakap photovoltaic itu sendiri tidak mempunyai komponen elektrik yang kompleks, ia masih memerlukan pemeriksaan dan penyelenggaraan yang kerap. Penyelenggaraan sistem kurungan bukan sahaja dapat memanjangkan hayat perkhidmatannya, tetapi juga memastikan prestasi dan keselamatan keseluruhan sistem fotovoltaik.

1. Prestasi anti-karat sistem kurungan

Sistem pendakap fotovoltaik biasanya dipasang di luar rumah dan terdedah kepada persekitaran semula jadi untuk masa yang lama. Faktor luaran seperti perubahan iklim, angin, hujan, dan sinar ultraviolet akan menjejaskan bahan pendakap, terutama pendakap logam, yang terdedah kepada kakisan. Di dalam lembap, semburan garam, cahaya matahari yang kuat dan persekitaran lain, rawatan permukaan dan salutan anti-karat pendakap mungkin beransur-ansur usia, yang membawa kepada kakisan.

Penyelenggaraan yang kerap dapat mengesan sama ada lapisan anti-karat pendakap adalah utuh, mengesan masalah kakisan dalam masa, dan membaiki atau menggantikannya. Sebagai contoh, apabila pendakap aloi aluminium terdedah kepada persekitaran yang lembap untuk masa yang lama, lapisan oksida permukaan mungkin merosot akibat radiasi ultraviolet dan hakisan hujan, yang mempengaruhi prestasi anti karatnya. Oleh itu, adalah perlu untuk memeriksa sistem sokongan secara kerap, terutamanya salutan permukaan sokongan, untuk memastikan kesan anti-karat yang baik dan mencegah kakisan jangka panjang daripada merosakkan sistem sokongan.

2. Pemeriksaan pengikat dan bahagian penyambung

Kestabilan sistem pelekap PV terutamanya bergantung kepada ketegasan pengikat dan bahagian penyambung. Dari masa ke masa, sambungan antara sokongan dan bumbung atau tanah mungkin melonggarkan akibat perubahan suhu, angin atau faktor luaran yang lain. Pengikat pengikat bukan sahaja akan menyebabkan sokongan tidak stabil, tetapi juga mempengaruhi kedudukan pemasangan modul fotovoltaik, mempengaruhi kecekapan penjanaan kuasa sistem, dan bahkan mungkin menyebabkan modul fotovoltaik jatuh, menyebabkan bahaya keselamatan.

Oleh itu, pemeriksaan dan pengukuhan pengikat yang kerap seperti bolt, kacang, dan gesper dalam sistem sokongan adalah langkah penting untuk memastikan operasi stabil jangka panjang sistem sokongan. Di kawasan kelajuan angin yang tinggi, beban angin boleh menyebabkan tekanan tambahan pada sistem sokongan, menyebabkan bahagian sambungan melonggarkan atau ubah bentuk, jadi perlu untuk memeriksa status pengikat bahagian -bahagian ini untuk mengelakkan bahaya keselamatan yang disebabkan oleh melonggarkan.

3. Masalah pengumpulan pembersihan dan habuk

Walaupun fungsi utama sistem pemasangan PV adalah untuk menyokong modul fotovoltaik, jurang dan sendi antara sokongan dan panel fotovoltaik juga boleh menjadi tempat untuk pengumpulan habuk. Terutama di kawasan yang gersang dan berdebu, habuk dan kotoran dengan mudah terkumpul di permukaan pendakap atau di antara pendakap dan modul fotovoltaik, yang mempengaruhi peredaran udara dan pelesapan haba sistem photovoltaic, dan dengan itu mempengaruhi kecekapan penjanaan kuasa panel photovoltaic.

Secara kerap membersihkan sistem kurungan dan persekitaran sekitarnya bukan sahaja dapat meningkatkan kecekapan penjanaan kuasa sistem photovoltaic, tetapi juga menghalang kotoran daripada mengikis bahan kurungan. Semasa proses pembersihan, perhatian khusus harus dibayar untuk tidak merosakkan lapisan anti-karat pendakap, dan elakkan menggunakan alat yang terlalu kasar atau agen pembersih. Pembersihan tetap sangat penting dalam beberapa persekitaran yang panas atau berdebu.

4. Pemeriksaan dan penyelenggaraan pencegahan

Satu lagi aspek penting dalam penyelenggaraan sistem pendakap fotovoltaik secara tetap adalah untuk menjalankan pemeriksaan pencegahan. Sistem pendakap photovoltaik pada umumnya merupakan pelaburan jangka panjang, biasanya dengan kehidupan reka bentuk 25 tahun atau lebih lama lagi. Oleh itu, lebih ekonomik dan cekap untuk mengesan masalah yang berpotensi dan membaikinya dalam masa daripada melakukan pembaikan berskala besar selepas kegagalan yang serius.

Sebagai contoh, rintangan angin kurungan fotovoltaik adalah faktor utama dalam reka bentuk sistem. Apabila masa penggunaan meningkat, rintangan angin pendakap mungkin rosak. Secara kerap memeriksa kestabilan keseluruhan pendakap, terutamanya selepas ribut dan angin kencang, untuk memeriksa sama ada pendakap longgar atau rosak untuk memastikan bahawa modul fotovoltaik boleh kekal stabil di bawah keadaan cuaca yang buruk.

Di samping itu, peranti pelarasan sudut pendakap, sambungan antara pendakap dan bumbung, dan asas pendakap perlu diperiksa dengan kerap. Dengan menemui masalah yang berpotensi dalam sistem pendakap terlebih dahulu, kadar kegagalan dalam operasi sistem dapat dikurangkan dengan berkesan dan kebolehpercayaan keseluruhan sistem photovoltaic dapat ditingkatkan.

5. Reka bentuk rintangan gempa bumi dan salji sistem kurungan

Di kawasan yang mempunyai gempa bumi yang teruk atau pengumpulan salji, rintangan gempa dan rintangan salji sistem pendakap sangat penting. Dari masa ke masa, sistem pendakap photovoltaic bumbung mungkin cacat akibat gempa bumi atau tekanan salji, terutama di kawasan pergunungan atau latitud yang tinggi, di mana tekanan salji secara beransur -ansur mempengaruhi sistem kurungan.

Secara kerap memeriksa rintangan gempa bumi dan rintangan salji pendakap secara berkesan dapat mengelakkan kerosakan pada pendakap yang disebabkan oleh salji atau gempa bumi. Di beberapa kawasan salji yang tinggi, perhatian khusus harus dibayar ke kawasan hubungan antara pendakap dan bumbung untuk mencegah ubah bentuk atau kerosakan pendakap akibat salji atau ais yang berlebihan. Terutama untuk bumbung jubin tradisional dan bumbung logam, sistem kurungan perlu diperiksa secara teratur untuk memastikan ia dapat menahan beban di bawah pelbagai keadaan iklim.

6. Penambahbaikan sistem dan kemas kini teknologi

Dengan kemajuan teknologi industri fotovoltaik, sistem pendakap baru sentiasa muncul dengan pengoptimuman struktur yang lebih baik dan prestasi keselamatan yang lebih tinggi. Semasa penyelenggaraan yang kerap, ia juga mungkin untuk mempertimbangkan kemas kini teknikal atau penambahbaikan kepada sistem pendakap lama. Sebagai contoh, komponen tetulang tahan angin atau salji boleh ditambah ke sistem pendakap asal, atau bahan-bahan baru boleh digunakan untuk menggantikan sistem pendakap asal untuk meningkatkan kestabilan dan hayat perkhidmatan keseluruhan sistem.

Semasa penyelenggaraan yang kerap, prestasi sistem kurungan boleh dinilai, dan pendakap boleh ditingkatkan dan diubahsuai tepat pada masanya dalam kombinasi dengan perkembangan teknologi semasa. Ini bukan sahaja dapat memanjangkan hayat perkhidmatan sistem pendakap photovoltaic, tetapi juga meningkatkan kecekapan penjanaan kuasa sistem, dan meningkatkan lagi manfaat ekonomi keseluruhan sistem penjanaan kuasa fotovoltaik.

7. Kitaran penyelenggaraan dan standard pelaksanaan

Kitaran penyelenggaraan sistem pendakap fotovoltaik berbeza -beza bergantung kepada rantau, persekitaran dan reka bentuk sistem. Secara umumnya, untuk sistem pendakap fotovoltaik dalam persekitaran umum, pemeriksaan dan penyelenggaraan yang komprehensif sekali setahun adalah kitaran biasa. Dalam persekitaran khas seperti angin kencang, salji lebat, dan kelembapan yang tinggi, kitaran penyelenggaraan pendakap mungkin perlu dipendekkan. Kekerapan dan kandungan penyelenggaraan tertentu harus ditentukan berdasarkan keadaan sebenar dan persekitaran penggunaan sistem.
